Los relés de estado sólido (SSRS) han ganado una popularidad significativa en varias industrias debido a sus numerosas ventajas, como la velocidad de cambio rápida, la larga vida útil y la alta confiabilidad. Como proveedor de retransmisión, he sido testigo de la adopción generalizada de SSR en diferentes aplicaciones. Sin embargo, como cualquier tecnología, los relés de estado sólido también vienen con su propio conjunto de desventajas. En esta publicación de blog, discutiré algunos de los inconvenientes clave de los relés de estado sólido que los usuarios potenciales deben tener en cuenta.
1. Alto costo
Una de las desventajas más significativas de los relés de estado sólido es su costo relativamente alto en comparación con los relés electromecánicos tradicionales (EMR). El proceso de fabricación de SSR implica el uso de materiales semiconductores y circuitos electrónicos complejos, que contribuyen a sus mayores costos de producción. Para las aplicaciones donde el costo es una preocupación importante, la diferencia de precios entre SSR y EMR puede ser un factor decisivo. Por ejemplo, en los sistemas de automatización industrial a gran escala donde se requieren cientos o incluso miles de relés, el costo de usar relés de estado sólido puede sumar rápidamente.
Este factor de costo puede limitar la adopción de SSR en los mercados sensibles a los precios. Si bien los beneficios a largo plazo de las SSR, como el mantenimiento reducido y la vida útil más larga, pueden compensar la inversión inicial en algunos casos, sigue siendo una barrera para muchos clientes conscientes del presupuesto. Como proveedor de retransmisión, a menudo me encuentro con clientes que dudan en cambiar a relés de estado sólido debido al costo inicial. Sin embargo, también enfatizo el valor a largo plazo que las SSR pueden proporcionar, especialmente en aplicaciones donde la confiabilidad y el rendimiento son críticos.
2. Problemas de disipación de calor
Los relés de estado sólido generan calor durante la operación, que es un subproducto de la resistencia eléctrica en los componentes semiconductores. A diferencia de los relés electromecánico, que tienen partes móviles y pueden disipar el calor de manera más efectiva a través de medios mecánicos, las SSR dependen de disipadores de calor y ventilación adecuada para controlar el calor. Si el calor no se disipa correctamente, puede conducir a un aumento significativo en la temperatura del relé, lo que a su vez puede reducir su rendimiento y vida útil.
El calor excesivo puede hacer que los materiales semiconductores en la SSR se degraden con el tiempo, lo que lleva a una disminución en la velocidad de conmutación del relé y un aumento en la resistencia en el estado. Esto puede dar como resultado un mayor consumo de energía y mal funcionamiento potencial. En aplicaciones de alta potencia, los requisitos de disipación de calor para las SSR pueden ser bastante exigentes, y puede ser necesario un equipo de enfriamiento adicional. Esto no solo se suma al costo general del sistema, sino que también aumenta su complejidad. Por ejemplo, en un sistema de calefacción industrial de alta potencia, las SSR utilizadas para controlar los elementos de calefacción pueden requerir grandes disipadores y ventiladores para mantener una temperatura de funcionamiento segura.
3. Corrientes de corriente y voltaje limitados
Aunque los relés de estado sólido están disponibles en una amplia gama de clasificaciones de corriente y voltaje, generalmente tienen clasificaciones máximas más bajas en comparación con los relés electromecánicos. Esta limitación puede ser un problema en las aplicaciones que requieren un alto cambio de corriente o alto voltaje. Por ejemplo, en algunas maquinaria industrial o sistemas de distribución de energía de servicio pesado, los requisitos de corriente y voltaje pueden exceder las capacidades de la mayoría de los relés de estado sólido.
En tales casos, es posible que deba conectarse múltiples SSR en paralelo o serie para manejar la corriente o voltaje requerido. Sin embargo, este enfoque puede introducir problemas adicionales de complejidad y potencial de confiabilidad. Conectar SSR en paralelo puede conducir a un intercambio de corriente desigual, lo que puede hacer que algunos relés se sobrecalienten y falle prematuramente. Por otro lado, la conexión de SSR en la serie puede aumentar la resistencia general en el estado y la caída de voltaje, lo que puede afectar el rendimiento del sistema. Como proveedor de retransmisión, a menudo tengo que trabajar en estrecha colaboración con los clientes para encontrar la solución de retransmisión más adecuada en función de sus requisitos específicos de corriente y voltaje.
4. Susceptibilidad al ruido eléctrico
Los relés de estado sólido son más susceptibles al ruido eléctrico en comparación con los relés electromecánicos. Los componentes semiconductores en SSR son sensibles a la interferencia eléctrica de alta frecuencia, lo que puede causar falsas activación o mal funcionamiento. El ruido eléctrico puede ser generado por varias fuentes, como equipos eléctricos cercanos, líneas eléctricas y campos electromagnéticos.
En entornos industriales, donde hay un alto nivel de ruido eléctrico, la confiabilidad de los relés de estado sólido puede verse comprometida. Por ejemplo, en una fábrica con muchos motores y generadores grandes, el ruido eléctrico generado por estos dispositivos puede interferir con el funcionamiento de las SSR. Para mitigar este problema, se pueden requerir componentes de blindaje y filtrado adicionales, lo que puede aumentar el costo y la complejidad del sistema. Como proveedor de retransmisión, a menudo recomiendo utilizar técnicas adecuadas de conexión a tierra y blindaje para minimizar el impacto del ruido eléctrico en los relés de estado sólido.
5. Falta de aislamiento galvánico en algunos casos
El aislamiento galvánico se refiere a la separación física entre los circuitos de entrada y salida de un relé, que proporciona aislamiento eléctrico y protección contra interferencias eléctricas y cortocircuitos. Si bien muchos relés de estado sólido ofrecen aislamiento galvánico, algunos SSR de bajo costo o especializados pueden no tener esta característica. En aplicaciones donde el aislamiento galvánico es crítico, como en equipos médicos o sistemas de energía de alto voltaje, la falta de esta característica puede ser un inconveniente significativo.
Sin aislamiento galvánico, existe el riesgo de que fluya la corriente eléctrica entre los circuitos de entrada y salida, lo que puede representar un peligro de seguridad y causar daños al equipo conectado. Por ejemplo, en un dispositivo médico, la falta de aislamiento galvánico en un relé podría potencialmente exponer a los pacientes a choque eléctrico. Como proveedor de retransmisión, siempre me aseguro de comunicar claramente las capacidades de aislamiento galvánico de diferentes relés de estado sólido a mis clientes, especialmente en aplicaciones donde la seguridad es una prioridad.
6. Dificultad para manejar cargas inductivas
Las cargas inductivas, como motores, solenoides y transformadores, presentan un desafío para los relés de estado sólido. Cuando se apaga una carga inductiva, genera un EMF posterior (fuerza electromotriz) que puede causar una pico de alto voltaje. Este pico puede exceder la clasificación de voltaje del relé de estado sólido y dañar los componentes de semiconductores.
Para proteger la SSR de la EMF posterior, a menudo se requieren circuitos de sujeción adicionales o dispositivos de sujeción de voltaje. Estos circuitos ayudan a suprimir el pico de voltaje y proteger el relé. Sin embargo, la adición de estos componentes se suma a la complejidad y el costo del sistema. Además, los circuitos Snubber también pueden introducir algún retraso en la operación de conmutación, lo que puede no ser deseable en aplicaciones que requieran conmutación rápida y precisa. Por ejemplo, en una aplicación de control de motor, el retraso introducido por el circuito SNUBBER puede afectar el tiempo y el tiempo de respuesta del motor.
7. Problemas de compatibilidad con algunos tipos de carga
Los relés de estado sólido pueden no ser compatibles con todo tipo de cargas. Por ejemplo, algunos tipos de lámparas fluorescentes y ciertos tipos de equipos electrónicos pueden tener características eléctricas específicas que pueden causar problemas cuando se usan con SSR. Estas cargas pueden requerir un tipo especial de relé o circuitos adicionales para garantizar un funcionamiento adecuado.
En algunos casos, las características de conmutación de alta frecuencia de los relés de estado sólido pueden causar interferencia con el funcionamiento de la carga. Por ejemplo, en un sistema de iluminación que usa lámparas fluorescentes, el cambio de alta frecuencia de la SSR puede causar parpadeo u otras perturbaciones visuales. Como proveedor de retransmisión, trabajo en estrecha colaboración con mis clientes para comprender sus requisitos de carga y recomiendo el tipo de retransmisión más adecuado. Por ejemplo, si un cliente está utilizando un tipo especial de carga, puedo sugerir que pruebe diferentes modelos de retransmisión para encontrar el que funcione mejor con su equipo.
Conclusión
A pesar de las desventajas mencionadas anteriormente, los relés de estado sólido aún ofrecen muchas ventajas en términos de velocidad, confiabilidad y longevidad. Son adecuados para una amplia gama de aplicaciones, especialmente aquellas que requieren conmutación rápida, bajo ruido y alta confiabilidad. Como proveedor de relevos, entiendo la importancia de proporcionar a nuestros clientes una comprensión integral de los beneficios y los inconvenientes de los relés de estado sólido.

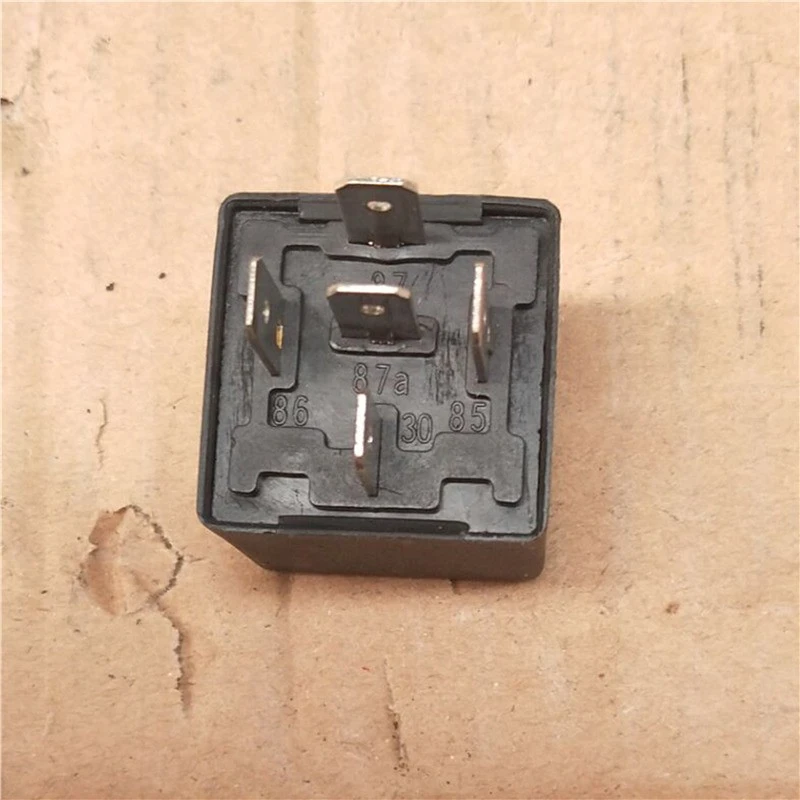

Si está considerando usar relés de estado sólido en su aplicación, le recomiendo que evalúe cuidadosamente sus requisitos y considere los factores discutidos en esta publicación de blog. Ofrecemos una amplia gama de productos de retransmisión, incluido elWG9130583017 Howo Switch de dirección conector blanco, el3711030-240 Relé FAW, y el81.25902.0460 Relé del regulador de la ventana de 5 pines. Nuestro equipo de expertos siempre está disponible para brindarle soporte técnico y ayudarlo a seleccionar el relé más apropiado para sus necesidades. Si tiene alguna pregunta o desea discutir sus requisitos específicos, no dude en contactarnos para una discusión de adquisiciones.
Referencias
- "Relés de estado sólido: Principios y aplicaciones" de Richard A. Dedoncker.
- "Manual de relevos" publicado por Eaton Corporation.
- Documentación técnica de varios fabricantes de relevos.
